Liên hệ

In Stock
  • Van Giảm Áp Chiyoda
  • Xuất xứ: Nhật
  • Chất liệu: Thép không gỉ, Đồng
  • Áp xuất Đầu vào 0-165bar
  • Áp suất đầu: ra 0-15bar
  • Liên hệ đặt hàng: 0913 532 568

Mô tả

Van giảm áp chiyoda seiki cung cấp bởi Vietxuangas

Van giảm áp là gì?

Nó là một van điều khiển làm giảm áp suất đầu vào của chất lỏng (hoặc  khí) tới một giá trị mong muốn ở đầu ra của nó.

Van giảm áp được sử dụng cho khí và chất lỏng và có thể là thiết bị tích hợp với cài đặt áp suất đầu ra.

Bộ hạn chế và bộ cảm biến nằm trong cùng một bộ phận. Hoặc bao gồm một bộ cảm biến áp suất riêng, bộ điều khiển và van dòng.

Van giảm áp hoạt động như thế nào?

Chức năng chính của van giảm áp là điều chỉnh áp suất. Điều chỉnh áp suất để phù hợp với dòng khí qua bộ điều tiết với nhu cầu khí được đặt lên nó. Để duy trì một áp suất không đổi trong quá trình làm việc.

Nếu lưu lượng tải giảm, thì lưu lượng của van giảm áp cũng phải giảm. Nếu dòng tải tăng lên, thì dòng chảy của van giảm áp phải tăng lên. Mục đích là để giữ áp lực trong hệ thống được ổn định.

Van giảm áp Chiyoda

Van giảm áp Chiyoda Seiki Cung cấp bởi Việt Xuân Gas có các thông số như sau

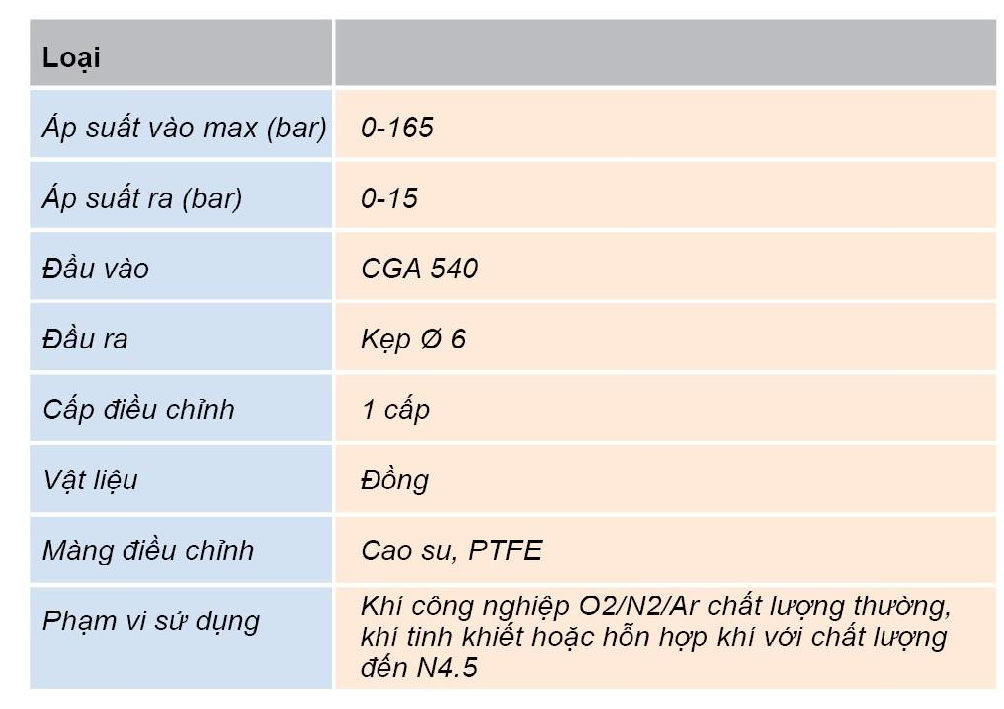

Các thông số của van điều áp Chiyoda Seiki





Van giảm áp chiyoda seiki được phân thành hai dạng van:

Van giảm áp chiyoda seiki dạng 1

Van giảm áp chiyoda thiết lập quan hệ giữa áp suất đầu vào và đầu ra của van.

Van bao gồm phần từ điều khiển dạng Pittong, pittong này ép vào đế bởi lò xo, lực ép của lò xo được điều chỉnh bởi vít xoay điều chỉnh. Cửa đầu vào của thân van nối với ống dẫn áp suất cao, cửa đầu ra của van nối với ống dẫn áp suất thấp. Ở vị trí ban đầu của van là vị trí bị ép vào đến đỡ, cửa vào và cửa ra không thông nhau. khi tăng áp suất cửa vào, áp suất này càng lớn thì tiết diện thông nhau giữa hai cửa càng lớn, áp suất đầu ra càng lớn.

Van giảm áp chiyoda seiki dạng 2

Van giảm áp chiyoda dạng Van ổn áp

Dạng van này giữ cố định áp suất tại cửa ra của van. Áp suất không phụ thuộc vào độ biến động của áp suất của dòng lưu chất tới hoặc đi khỏi van. Van dạng này được chia làm hai loại: van tác động trực tiếp và van tác động gián tiếp

Van giảm áp chiyoda seiki tác động trực tiếp

Cấu tạo của van gồm: Thân van, Pittong điều khiển, Lò xo, núm điều chỉnh, rãnh nối.

Nguyên lý hoạt động của van: Tại vị trí ban đầu, van mở hoàn toàn, độ rộng của cửa ra thiết lập bởi vít điều chỉnh. Tác dụng của van hầu như giữ giá trị áp suất đầu ra không đổi.
Trong trường hợp giá trị áp suất đầu ra tăng lên trong hệ thủy lực, áp suất khoang trống nối với cửa ra của van bằng rãnh nối cũng tăng, đẩy pittong điều khiển đi lên làm giảm tiết diện của cửa ra, dẫn tới làm giảm áp suất đầu ra. Khi áp suất đầu ra giảm thì pittong điều khiển đi xuống làm tăng tiết diện cửa thoát, kéo theo làm tăng áp suất đầu ra. Như vậy quá trình này làm cho áp suất đầu ra gần như không thay đổi.

Van giảm áp chiyoda seiki tác động gián tiếp

Cấu tạo bao gồm: hai van chính và van phụ. Van chính gồm ống trượt có dạng trụ với các đoạn có kích thước khác nhau. Lò xo cố định với độ cứng nhỏ. Thân van có các rãnh nối các khoang chứa với cửa ra. Trên ống trượt cũng có rãnh nối giữa các khoang. Van phụ có dạng bi trượt, gồm bi điều khiển, lò xo phụ, vít điều chỉnh lò xo.

Nguyên lý hoạt động:

Khi lò xo phụ thiết lập một áp suất đầu vào của van. Ống trượt ở vị trí ban đầu. Áp suất trong các khoang chứa như nhau. Lưu chất qua van một cách tự do.

Khi thiết lập lò xo phụ một giá trị áp suất đầu ra lớn hơn áp suất đầu vào. Van phụ sẽ mở, lưu chất trong khoang gần van phụ sẽ thoát ra một lượng nhỏ. Nhờ đó dòng chảy qua rãnh trên ống trượt được hình thành. Khi đó, áp suất tại khoang đó sẽ giảm xuống và ống trượt chính bị nâng lên, giảm tiết diện thông nhau giữa khoang phía dưới. Quá trình đó lặp đi lặp lại, làm cho ống trượt thực hiện dao động quanh vị trí thiết lập. Mọi sự thay đổi áp suất đầu vào và áp suất đầu ra đều kéo theo sự dịch chuyển của ống trượt. Áp suất đầu ra luôn được giữ cố định.

Vietxuangas chuyên cung cấp các van giảm áp chiyoda seiki chính hãng tại Việt Nam. Hãy liên hệ ngay với chúng tôi theo số hotline:

Hotline: 0902 336 426 Email: sales@kattashop.com

để được tư vấn hỗ trợ nhanh nhất.
